Jak sprawdzić, czy dochodzi prąd do sprężarki klimatyzacji?
Brak chłodzenia nie oznacza od razu uszkodzonej sprężarki klimatyzacji. Często prąd nie dociera do jej sprzęgła z powodu bezpiecznika, przekaźnika, przerwy w przewodzie albo sygnału z czujnika ciśnienia. Najprościej rozdzielić te przypadki multimetrem, mierząc napięcie na kostce przy sprężarce.
Jak przygotować się do diagnozy?
Do podstawowego sprawdzenia potrzebujesz miernika ustawionego na napięcie stałe, dostępu do skrzynki bezpieczników oraz schematu instalacji konkretnego samochodu. Lokalizacja przekaźnika i oznaczenie bezpiecznika różnią się między modelami, dlatego nie warto zgadywać ich położenia.
Przed rozpoczęciem przygotuj następujące rzeczy:
- Multimetr ustawiony na pomiar napięcia stałego.
- Instrukcję obsługi albo schemat bezpieczników pojazdu.
- Rękawice i dobre oświetlenie miejsca pracy.
- Pomoc drugiej osoby do włączania klimatyzacji, jeśli dostęp do kostki jest utrudniony.
Przed sprawdzaniem bezpieczników wyłącz zapłon. Podczas pomiaru napięcia zachowaj ostrożność przy ruchomych elementach, takich jak pasek osprzętu i wentylator chłodnicy. Nie zwieraj sondami sąsiednich styków.

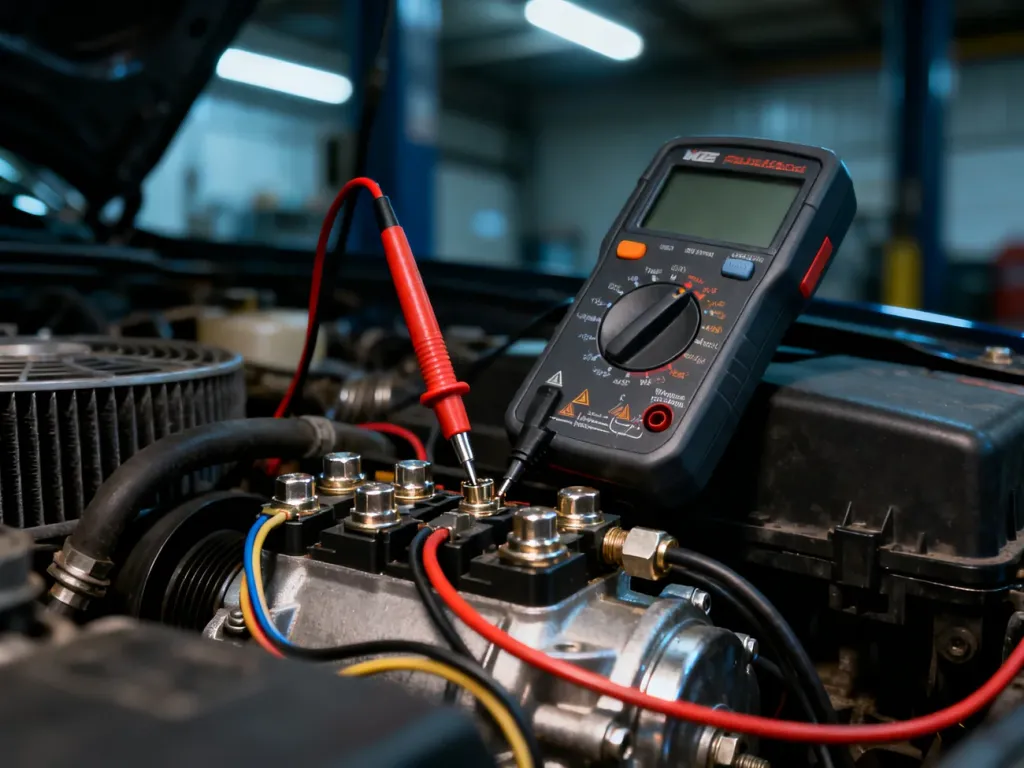

Jak zmierzyć napięcie na kostce sprężarki?
Kostka przyłączeniowa znajduje się bezpośrednio przy sprężarce, zwykle w dolnej części silnika, w pobliżu paska osprzętu. W niektórych samochodach można ją znaleźć łatwiej od góry, w innych potrzebny jest dostęp od strony nadkola lub od spodu auta. Nie odpinaj przewodów układu chłodniczego.
Pomiar wykonaj w następującej kolejności:
- Wyłącz silnik i odszukaj elektryczną kostkę sprężarki. Obejrzyj przewód oraz styki, szukając korozji, przetarcia lub luźnego połączenia.
- Ustaw multimetr na pomiar napięcia stałego, najczęściej w zakresie do 20 V.
- Podłącz czarną sondę do solidnego punktu masowego, a czerwoną przyłóż do styku zasilającego w kostce. Nie wkładaj sondy na siłę do gniazda, ponieważ możesz rozgiąć kontakt.
- Uruchom silnik, włącz klimatyzację w trybie chłodzenia i ustaw najniższą temperaturę. W części aut sprężarka nie załączy się przy zbyt niskiej temperaturze zewnętrznej lub przy wykryciu problemu z ciśnieniem.
- Sprawdź, czy na kostce pojawia się napięcie w chwili, gdy klimatyzacja powinna załączyć sprężarkę. W wielu instalacjach będzie ono zbliżone do napięcia akumulatora, ale dokładna wartość zależy od konstrukcji pojazdu.
- Jeśli napięcie jest obecne, a sprzęgło sprężarki nie przyciąga tarczy, sprawdź cewkę sprzęgła, masę oraz samą kostkę. Jeśli napięcia nie ma, szukaj przyczyny wcześniej w obwodzie sterowania.
Sam fakt, że wentylator chłodnicy zaczyna pracować po włączeniu klimatyzacji, może wskazywać, że część sterowania reaguje prawidłowo, ale nie wyklucza przerwy w obwodzie sprężarki. W niektórych modelach można też uruchomić diagnostykę panelu kombinacją przycisków, na przykład AUTO i OFF. Taki test może wskazać błąd czujnika temperatury parownika, lecz jego sposób uruchomienia i kody zależą od marki oraz modelu.
Co oznacza wynik pomiaru?
Poniższa tabela pokazuje, gdzie szukać przyczyny po sprawdzeniu kostki sprężarki:
| Wynik pomiaru | Prawdopodobna przyczyna | Co sprawdzić dalej |
|---|---|---|
| Brak napięcia na kostce | Przepalony bezpiecznik albo uszkodzony przekaźnik klimatyzacji | Bezpiecznik, przekaźnik, zasilanie i ciągłość przewodu |
| Brak napięcia na kostce | Blokada przez czujnik ciśnienia, niski poziom czynnika lub błąd innego czujnika | Odczyt błędów, ciśnienie w układzie i sygnały sterujące |
| Napięcie jest, ale sprężarka nie załącza się | Uszkodzona cewka sprzęgła, masa, kostka albo mechanizm sprzęgła | Rezystancję cewki i jej zasilanie zgodnie ze schematem serwisowym |
Jeżeli napięcia nie ma, sprawdzaj elementy w kolejności: bezpiecznik, przekaźnik, przewody, czujnik ciśnienia i pozostałe sygnały blokujące. Czujnik może odłączyć sprężarkę, gdy układ ma zbyt niskie lub zbyt wysokie ciśnienie. W takiej sytuacji samo wymienienie przekaźnika nie rozwiąże problemu.
Najczęstsze błędy podczas diagnozy
Nie zaczynaj od wymiany panelu klimatyzacji ani sprężarki. Jeżeli napięcie ginie przed kostką, przyczyną może być niedrogi przekaźnik lub przerwany przewód. Warto też sprawdzić, czy bezpiecznik nie przepala się ponownie. Powtarzające się przepalenie oznacza możliwe zwarcie i wymaga znalezienia jego źródła, a nie założenia mocniejszego bezpiecznika.
Nie podłączaj sprężarki bezpośrednio do akumulatora bez odpowiedniego zabezpieczenia. Test „na krótko” może spowodować zwarcie, uszkodzić przewody, sprzęgło albo elementy sterujące. Bezpiecznik zamontowany na przewodzie nie usuwa wszystkich zagrożeń, dlatego taki test najlepiej pozostawić elektrykowi samochodowemu i wykonywać wyłącznie zgodnie ze schematem danego auta.
Podłączenie zasilania na krótko nie jest też pełną diagnozą. Może potwierdzić, że cewka reaguje, ale nie wyjaśnia, dlaczego sterownik nie podaje napięcia. Jeśli układ ma nieszczelność lub brakuje czynnika, czujnik ciśnienia może prawidłowo blokować załączenie sprężarki. Obsługa czynnika wymaga stacji serwisowej, więc w takim przypadku potrzebna będzie kontrola w warsztacie.
Jeśli na kostce jest napięcie, a sprzęgło nadal nie działa, problem najpewniej dotyczy cewki, masy lub samego sprzęgła. Jeśli napięcia brakuje, zacznij od bezpiecznika i przekaźnika, a dopiero później sprawdzaj czujniki oraz sterowanie. Taka kolejność pozwala odróżnić awarię elektryczną od usterki sprężarki bez wymiany drogich części na próbę.
